WS2813B - rgw

WS2813B - rgbw 8bit 256 ग्रे 3.3V-5.5V 16MA*3

जांच भेजें

डाउनलोड करें

विवरण

सुविधाएँ और लाभ

नियंत्रण सर्किट और प्रकाश डायोड एक बाहरी नियंत्रण पिक्सेल बनाने के लिए 5050 घटकों में एकीकृत होते हैं।
इंटेलिजेंट रिवर्स - कनेक्शन सुरक्षा, 5 वी बिजली की आपूर्ति को उलटने पर एलईडी को कोई नुकसान नहीं।
सिग्नल वेवफॉर्म शेपिंग को प्राप्त करने के लिए सिग्नल रीशैपिंग सर्किट में निर्मित - का उपयोग करना, और सिग्नल के तरंग की कोई विरूपण नहीं होता है।
256 ग्रे - स्केल एडजस्टेबल।
ताज़ा आवृत्ति 2kHz तक पहुंचती है।
सीरियल कैस्केड इंटरफ़ेस, डेटा प्राप्त करना और डिकोडिंग केवल एक सिग्नल लाइन पर निर्भर करता है।
दोहरी - सिग्नल वायर संस्करण, एक अतिरिक्त सिग्नल लाइन को डबल सिग्नल ट्रांसमिशन सिग्नल ब्रेक - पॉइंट कंटीन्यूअस ट्रांसमिशन को महसूस करने के लिए जोड़ा जाता है। कोई भी एकल पिक्सेल विफलता समग्र प्रदर्शन प्रभाव को प्रभावित नहीं करेगी।
किसी भी दो को बिना किसी वृद्धि सर्किट के 5 मीटर ट्रांसमिशन सिग्नल से अधिक दूरी।
जब ताज़ा दर 30fps होती है, तो कैस्केड संख्या कम से कम 1024 पिक्सेल होती है।
800kbps तक की गति से डेटा संचारित करना।
अच्छा रंग स्थिरता विश्वसनीयता, उच्च लागत - प्रभावी।

अनुप्रयोग

उपभोक्ता इलेक्ट्रॉनिक्स।
लैंडस्केप लाइटिंग फील्ड्स।
कंप्यूटर परिधीय उत्पाद, खेल उपकरण और मशीनरी उपकरण आदि।

सामान्य विवरण
WS2813B - RGBW एक बुद्धिमान नियंत्रण एलईडी प्रकाश स्रोत है कि नियंत्रण सर्किट और RGB चिप 5050 घटकों के पैकेज में एकीकृत हैं। इसके आंतरिक में बुद्धिमान डिजिटल पोर्ट डेटा कुंडी और सिग्नल रैपिंग प्रवर्धन ड्राइव सर्किट शामिल हैं। इसके अलावा एक सटीक आंतरिक थरथरानवाला और वोल्टेज प्रोग्रामेबल निरंतर वर्तमान नियंत्रण भाग शामिल है, जो अत्यधिक सुसंगत रंग प्रभाव प्राप्त करता है। डबल चैनल ड्यूल - सिग्नल वायर संस्करण, सिग्नल ब्रेक - पॉइंट निरंतर ट्रांसमिशन। किसी भी पिक्सेल की विफलता सिग्नल ट्रांसफर और समग्र उत्सर्जन रंग प्रभाव को प्रभावित नहीं करेगी।

डेटा ट्रांसफर प्रोटोकॉल एकल NZR संचार मोड का उपयोग करता है। रीसेट पर पिक्सेल पावर - के बाद, DIN पोर्ट को कंट्रोलर से डेटा प्राप्त होता है, पहला पिक्सेल प्रारंभिक 24 बिट डेटा एकत्र करता है, फिर आंतरिक डेटा कुंडी को भेजा जाता है, अन्य डेटा जो आंतरिक सिग्नल रैपिंग एम्प्लिफिकेशन सर्किट द्वारा फिर से शुरू होता है, जो डू पोर्ट के माध्यम से अगले कैस्केड पिक्सेल को भेजा जाता है। प्रत्येक पिक्सेल के लिए ट्रांसमिशन के बाद, 24 बिट को कम करने का संकेत। प्रत्येक पिक्सेल ऑटो - को ट्रांसमिटिंग तकनीक को फिर से खोलना, पिक्सेल कैस्केड नंबर को सिग्नल ट्रांसमिशन तक सीमित नहीं करता है, केवल सिग्नल ट्रांसमिशन की गति से संबंधित नहीं है।

2kHz पर आवृत्ति अपडेट को रिफ्रेश करें, एचडी कैमरा द्वारा कैप्चर किए जाने पर भी कोई फ़्लिकर नहीं होता है, जो एचडी वीडियो कैमरा के उपयोग के लिए बहुत उपयुक्त है।

RESET time>280μs, यह रुकावट के दौरान गलत रीसेट का कारण नहीं होगा, यह कम आवृत्ति और सस्ती MCU का समर्थन करता है।

एकीकृत सर्किट चिप्स सर्किट नियंत्रण सरल, neater और अधिक विश्वसनीय होने में सक्षम बनाते हैं जबकि कोई अतिरिक्त घटकों की आवश्यकता नहीं होती है।

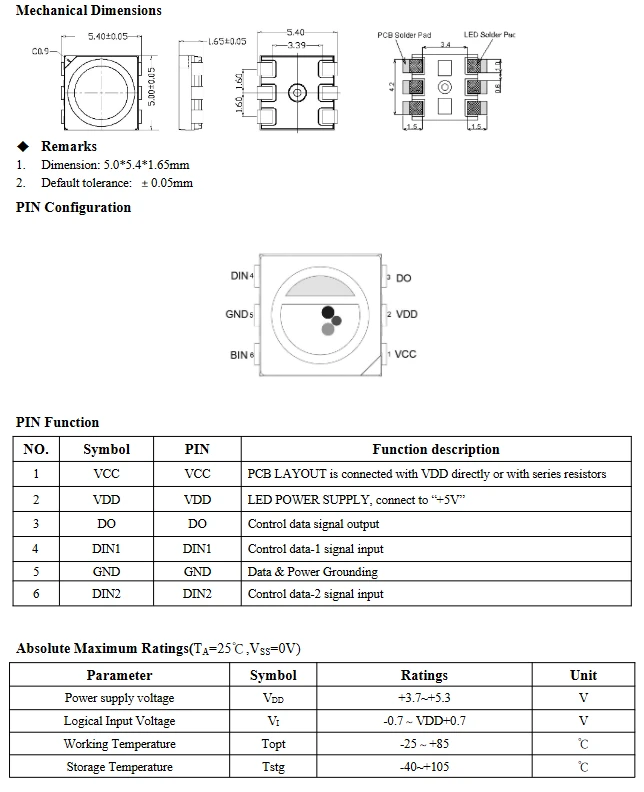

भाग संख्या	ग्रे स्केल	वोल्टेज	आरजीबी करंट	पैकेज आयाम	संधारित्र	रिवर्स कनेक्शन सुरक्षा	ओवरवॉल्टेज संरक्षण	दोहरी - सिग्नल
WS2813B - rgbw	8bit 256 ग्रे	3.3V-5.5V	16ma*3	5050	अंदर	हाँ	हाँ	हाँ
