विवरण
ब्रिजलक्स® GEN9 V6 ऐरे सीरीज
वी सीरीज़™ एलईडी ऐरे उत्पाद एक कॉम्पैक्ट और लागत प्रभावी सॉलिड स्टेट लाइटिंग पैकेज में उच्च गुणवत्ता वाली रोशनी प्रदान करते हैं। इन चिप ऑन बोर्ड (सीओबी) सरणियों को नाममात्र ड्राइव करंट से दो गुना से अधिक कुशलता से संचालित किया जा सकता है, जिससे डिज़ाइन लचीलापन सक्षम हो सकता है जो पहले संभव नहीं था। ये उच्च प्रवाह घनत्व प्रकाश स्रोत आंतरिक और बाहरी वाणिज्यिक और आवासीय दोनों अनुप्रयोगों के लिए उच्च गुणवत्ता, कम लागत वाले दिशात्मक ल्यूमिनेयर और प्रतिस्थापन लैंप की एक विस्तृत श्रृंखला का समर्थन करने के लिए डिज़ाइन किए गए हैं।
जेन 9 वी सीरीज सीओबी एक उच्च प्रभावकारिता वाला उत्पाद है जो स्पेक्ट्रम प्रभावकारिता में उल्लेखनीय सुधार के लिए नैरो बैंड लाल फॉस्फर का उपयोग करता है। बेहतर स्पेक्ट्रम प्रभावकारिता के परिणामस्वरूप जेन 9 सीरीज़ के 80 सीआरआई उत्पाद हमारी पिछली पीढ़ी के वी सीरीज़ उत्पाद की तुलना में बेहतर या समकक्ष प्रभावकारिता प्रदान करते हैं। वी6 एलईडी ऐरे विभिन्न प्रकार के इलेक्ट्रिकल, सीसीटी और सीआरआई संयोजनों में उपलब्ध है जो पर्याप्त डिज़ाइन लचीलापन और ऊर्जा दक्षता लाभ प्रदान करता है। इन एलईडी सरणियों को शामिल करने वाले प्रकाश प्रणाली डिज़ाइन सिस्टम स्तर की प्रभावकारिता और लंबी सेवा जीवन प्रदान करते हैं। विशिष्ट अनुप्रयोगों में प्रतिस्थापन लैंप और कार्य, उच्चारण, स्थान, ट्रैक, विस्तृत क्षेत्र, सुरक्षा, दीवार पैक और डाउन लाइट शामिल हैं।
विशेषताएँ
• सामान्यतः 186 lm/W की दक्षता, 3000K 80 CRI
• न्यूनतम 80 सीआरआई विकल्पों के साथ सीसीटी विकल्पों (2700K-5000K) का विस्तृत चयन
• एकसमान उच्च - गुणवत्ता वाली रोशनी
• 2 और 3 एसडीसीएम बिनिंग विकल्प (2700K - 4000K)
• 3 और 4 एसडीसीएम बिनिंग विकल्प (5000K)
• फॉरवर्ड वोल्टेज बिन कोड और बैकसाइड मार्किंग
• असीमित डिमिंग के साथ त्वरित प्रकाश
• 5 साल की वारंटी
फ़ायदे
• उच्च दक्षता वाली प्रकाश व्यवस्था और कम परिचालन लागत को सक्षम बनाता है
• ल्यूमिनेयर लघुकरण की ओर रुझान का समर्थन करता है और उन्नत ऑप्टिकल नियंत्रण प्रदान करता है
• प्रकाश अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए डिज़ाइन लचीलापन
• पिक्सेलेशन के बिना साफ सफेद रोशनी
• एकसमान सुसंगत सफेद रोशनी
• बहु-स्रोत अनुप्रयोगों के लिए डिज़ाइन लचीलापन
• ऊर्जा बचत बढ़ाने के लिए डेलाइट और मोशन सेंसर के साथ उपयोग करना आसान है
• आत्मविश्वास के साथ डिज़ाइन करें
|
उत्पाद परिवार |
उत्पाद |
भाग संख्या |
दस्तावेज़ संख्या |
जनरल |
एलईएस (मिमी) |
सीसीटी (के) |
सीआरआई विकल्प |
एसडीसीएम |
प्रकार. फ्लक्स (एलएम) |
वर्तमान (एमए) |
वोल्टेज (वी) |
प्रभावकारिता (एलएम/डब्ल्यू) |

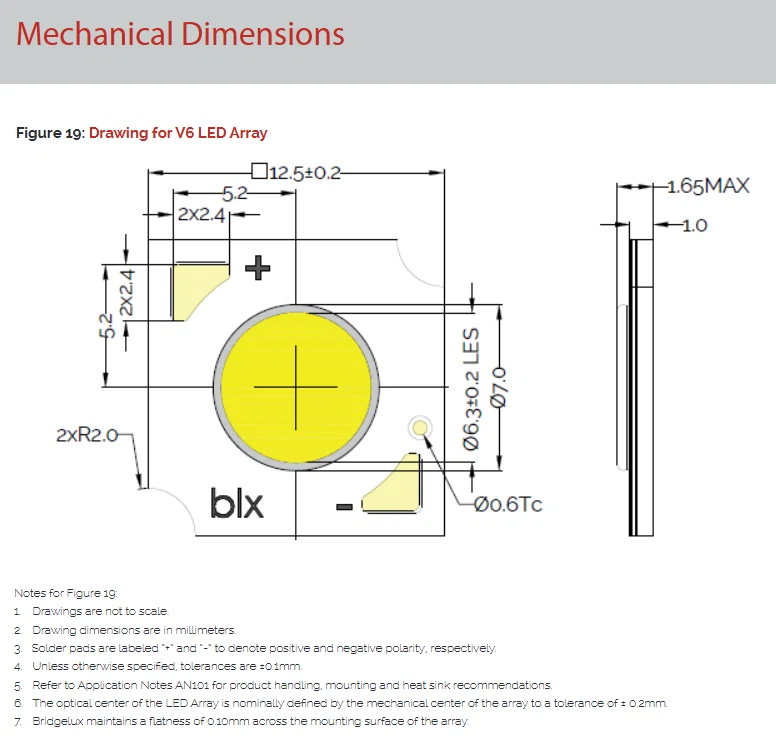

सब्सट्रेट आकार (मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| बीएक्सआरई वी | V6A | BXRE-xxE04F0-A-9x | डीएस1307 | 9 | 6.3 | 2700 - 5000 | 80 | 2,3 | 505 | 160 | 17 | 186 | 12.5x12.5 |
|
उत्पाद परिवार |
उत्पाद |
भाग संख्या |
दस्तावेज़ संख्या |
जनरल |
एलईएस (मिमी) |
सीसीटी (के) |
सीआरआई विकल्प |
एसडीसीएम |
प्रकार. फ्लक्स (एलएम) |
वर्तमान (एमए) |
वोल्टेज (वी) |
प्रभावकारिता (एलएम/डब्ल्यू) |
सब्सट्रेट आकार (मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| बीएक्सआरई वी | V6B | BXRE-xxE04F0-B-9x | डीएस1307 | 9 | 6.3 | 2700 - 5000 | 80 | 3,4 | 505 | 320 | 8.5 | 186 | 12.5x12.5 |
|
उत्पाद परिवार |
उत्पाद |
भाग संख्या |
दस्तावेज़ संख्या |
जनरल |
एलईएस (मिमी) |
सीसीटी (के) |
सीआरआई विकल्प |
एसडीसीएम |
प्रकार. फ्लक्स (एलएम) |
वर्तमान (एमए) |
वोल्टेज (वी) |
प्रभावकारिता (एलएम/डब्ल्यू) |
सब्सट्रेट आकार (मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| बीएक्सआरई वी | V6C | BXRE-xxE04F0-C-9x | डीएस1307 | 9 | 6.3 | 2700 - 5000 | 80 | 3,4 | 505 | 80 | 33.9 | 186 | 12.5x12.5 |
तालिका नंबर एक:चयन गाइड, स्पंदित मापन डेटा (टीजे=टीसी=25 डिग्री)
|
भाग संख्या |
नाममात्र सी.सी.टी1 (K) |
सीआरआई2 |
नाममात्र ड्राइव मौजूदा3 (एमए) |
विशिष्ट स्पंदित फ्लक्स4,5,6 Tc = 25ºC (एलएम) |
न्यूनतम स्पंदित प्रवाह6,7 Tc = 25ºC (एलएम) |
ठेठ Vf (V) |
ठेठ शक्ति (W) |
ठेठ प्रभावकारिता (एलएम/W) |
|
BXRE-27E04F0-A-9x |
2700 |
80 |
160 |
495 |
445 |
17.0 |
2.7 |
182 |
|
BXRE-27E04F0-B-9x |
2700 |
80 |
320 |
495 |
445 |
8.5 |
2.7 |
182 |
|
BXRE-27E04F0-C-9x |
2700 |
80 |
80 |
495 |
445 |
33.9 |
2.7 |
182 |
|
BXRE-30E04F0-A-9x |
3000 |
80 |
160 |
505 |
455 |
17.0 |
2.7 |
186 |
|
BXRE-30E04F0-B-9x |
3000 |
80 |
320 |
505 |
455 |
8.5 |
2.7 |
186 |
|
BXRE-30E04F0-C-9x |
3000 |
80 |
80 |
505 |
455 |
33.9 |
2.7 |
186 |
|
BXRE-35E04F0-A-9x |
3500 |
80 |
160 |
508 |
457 |
17.0 |
2.7 |
187 |
|
BXRE-35E04F0-B-9x |
3500 |
80 |
320 |
508 |
457 |
8.5 |
2.7 |
187 |
|
BXRE-35E04F0-C-9x |
3500 |
80 |
80 |
508 |
457 |
33.9 |
2.7 |
187 |
|
BXRE-40E04F0-A-9x |
4000 |
80 |
160 |
510 |
459 |
17.0 |
2.7 |
188 |
|
BXRE-40E04F0-B-9x |
4000 |
80 |
320 |
510 |
459 |
8.5 |
2.7 |
188 |
|
BXRE-40E04F0-C-9x |
4000 |
80 |
80 |
510 |
459 |
33.9 |
2.7 |
188 |
|
BXRE-50E04F0-A-9x |
5000 |
80 |
160 |
500 |
450 |
17.0 |
2.7 |
184 |
|
BXRE-50E04F0-B-9x |
5000 |
80 |
320 |
500 |
450 |
8.5 |
2.7 |
184 |
|
BXRE-50E04F0-C-9x |
5000 |
80 |
80 |
500 |
450 |
33.9 |
2.7 |
184 |
तालिका 2:चयन गाइड, स्थिर डीसी प्रदर्शन (टीसी=85 डिग्री) 4,5
|
भाग संख्या |
नाममात्र सीसीटी1 (K) |
सीआरआई2 |
नाममात्र ड्राइव मौजूदा3 (एमए) |
विशिष्ट डीसी फ्लक्स4,5 |
न्यूनतम डीसी फ्लक्स6 |
ठेठ Vf (V) |
ठेठ शक्ति (W) |
ठेठ प्रभावकारिता (एलएम/W) |
||
|
T c |
= 85ºC (एलएम) |
T c |
= 85ºC (एलएम) |
|||||||
|
BXRE-27E04F0-A-9x |
2700 |
80 |
160 |
455 |
410 |
16.7 |
2.7 |
170 |
||
|
BXRE-27E04F0-B-9x |
2700 |
80 |
320 |
455 |
410 |
8.4 |
2.7 |
170 |
||
|
BXRE-27E04F0-C-9x |
2700 |
80 |
80 |
455 |
410 |
33.3 |
2.7 |
171 |
||
|
BXRE-30E04F0-A-9x |
3000 |
80 |
160 |
465 |
418 |
16.7 |
2.7 |
174 |
||
|
BXRE-30E04F0-B-9x |
3000 |
80 |
320 |
465 |
418 |
8.4 |
2.7 |
174 |
||
|
BXRE-30E04F0-C-9x |
3000 |
80 |
80 |
465 |
418 |
33.3 |
2.7 |
174 |
||
|
BXRE-35E04F0-A-9x |
3500 |
80 |
160 |
467 |
420 |
16.7 |
2.7 |
175 |
||
|
BXRE-35E04F0-B-9x |
3500 |
80 |
320 |
467 |
420 |
8.4 |
2.7 |
175 |
||
|
BXRE-35E04F0-C-9x |
3500 |
80 |
80 |
467 |
420 |
33.3 |
2.7 |
175 |
||
|
BXRE-40E04F0-A-9x |
4000 |
80 |
160 |
469 |
422 |
16.7 |
2.7 |
176 |
||
|
BXRE-40E04F0-B-9x |
4000 |
80 |
320 |
469 |
422 |
8.4 |
2.7 |
176 |
||
|
BXRE-40E04F0-C-9x |
4000 |
80 |
80 |
469 |
422 |
33.3 |
2.7 |
176 |
||
|
BXRE-50E04F0-A-9x |
5000 |
80 |
160 |
460 |
414 |
16.7 |
2.7 |
172 |
||
|
BXRE-50E04F0-B-9x |
5000 |
80 |
320 |
460 |
414 |
8.4 |
2.7 |
172 |
||
|
BXRE-50E04F0-C-9x |
5000 |
80 |
80 |
460 |
414 |
33.3 |
2.7 |
173 |
||
मेज़ 3: ऊर्जा लेबलिंग के लिए यूरोपीय उत्पाद रजिस्ट्री में पंजीकृत भाग संख्याएँ
|
भाग संख्या1 |
सी.सी.टी (K) |
सीआरआई |
मौजूदा2 (एमए) |
वी.एफ (V) |
उपयोगी फ्लक्स3 (Φuse)पर 85C (एलएम) |
पाउ- एर (W) |
प्रभावकारिता (एलएम/W) |
ऊर्जा क्षमता कक्षा4
|
रेगिस- tration नहीं |
|
BXRE-27E04F0-A-93 |
2700 |
80 |
360 |
18.7 |
911 |
7 |
135 |
E |
1702056 |
|
BXRE-27E04F0-B-93 |
2700 |
80 |
720 |
9.4 |
911 |
7 |
135 |
E |
1702057 |
|
BXRE-27E04F0-C-93 |
2700 |
80 |
180 |
37.3 |
911 |
7 |
136 |
E |
1702058 |
|
BXRE-30E04F0-A-93 |
3000 |
80 |
360 |
18.7 |
929 |
7 |
138 |
E |
1702071 |
|
BXRE-30E04F0-B-93 |
3000 |
80 |
720 |
9.4 |
929 |
7 |
137 |
E |
1702072 |
|
BXRE-30E04F0-C-93 |
3000 |
80 |
180 |
37.3 |
929 |
7 |
138 |
E |
1702073 |
|
BXRE-35E04F0-A-93 |
3500 |
80 |
360 |
18.7 |
934 |
7 |
139 |
E |
1702086 |
|
BXRE-35E04F0-B-93 |
3500 |
80 |
720 |
9.4 |
934 |
7 |
138 |
E |
1702087 |
|
BXRE-35E04F0-C-93 |
3500 |
80 |
180 |
37.3 |
934 |
7 |
139 |
E |
1702088 |
|
BXRE-40E04F0-A-93 |
4000 |
80 |
360 |
18.7 |
938 |
7 |
139 |
E |
1702101 |
|
BXRE-40E04F0-B-93 |
4000 |
80 |
720 |
9.4 |
938 |
7 |
139 |
E |
1702102 |
|
BXRE-40E04F0-C-93 |
4000 |
80 |
180 |
37.3 |
938 |
7 |
140 |
E |
1702103 |
|
BXRE-50E04F0-A-94 |
5000 |
80 |
360 |
18.7 |
920 |
7 |
137 |
E |
1702117 |
|
BXRE-50E04F0-B-94 |
5000 |
80 |
720 |
9.4 |
920 |
7 |
136 |
E |
1702119 |
|
BXRE-50E04F0-C-94 |
5000 |
80 |
180 |
37.3 |
920 |
7 |
137 |
E |
1702121 |
