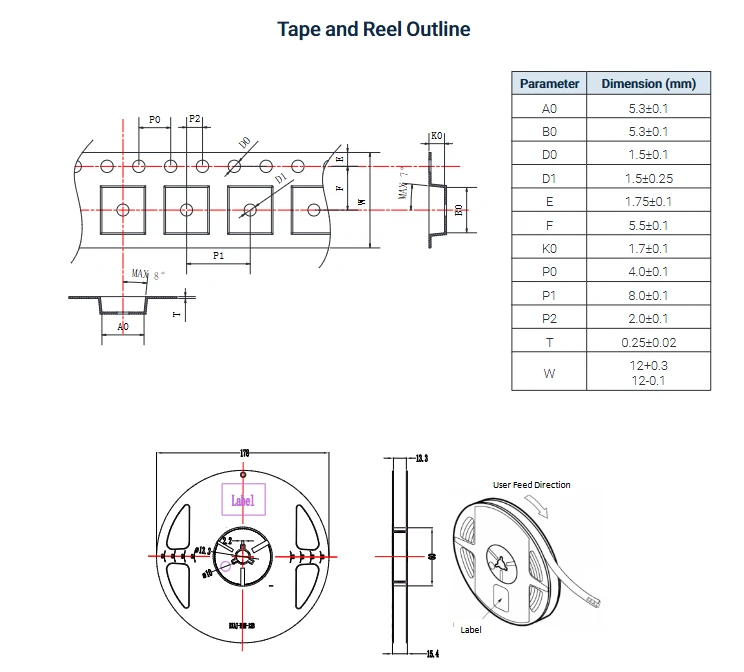

SFT-40-WxH हाई पावर सफेद एलईडी

विशेषताएँ
एसएफटी सफेद श्रृंखला बीम पैटर्न महत्वपूर्ण प्रकाश अनुप्रयोगों के लिए एक शक्तिशाली प्रकाश स्रोत है। एसएफटी सफेद एलईडी की सपाट खिड़की के परिणामस्वरूप गुंबद के आकार के आवरण की तुलना में बहुत छोटी प्रकाश उत्सर्जक सतह होती है, जो दिशात्मक प्रकाश प्रणालियों में छोटे प्रकाशिकी और उच्च ऑप्टिकल दक्षता को सक्षम करती है।
• उच्च लुमेन घनत्व और छोटे उत्सर्जक कोण के साथ ऊर्ध्वाधर चिप, उच्च तीव्रता, संकीर्ण बीम कोण और लंबी बीम दूरी प्राप्त करने के लिए कुशल ऑप्टिकल बीम आकार देने के लिए आदर्श है।
• फॉस्फोर -ऑन{{1}चिप पर विकिरण कोणों पर बेहतर रंग एकरूपता के साथ, बीम स्पॉट में सजातीय रंग प्रदान करता है।
• अधिकतम ड्राइव करंट: 4 ए
• रंग तापमान: 2700K, 3000K
• रंग प्रतिपादन सूचकांक: न्यूनतम. 95
• कम तापीय प्रतिरोध: 0.7 डिग्री/डब्ल्यू
• विद्युत पृथक तापीय पथ
• 8 केवी एचबीएम ईएसडी रेटिंग प्रति एएनएसआई/ईएसडीए/जेईडीईसी जेएस-001

अनुप्रयोग
• ट्रैक लाइट
• स्पॉटलाइट
• दीवार की वॉशर
• टास्क लाइट
• डाउनलाइट
• प्रसारण प्रकाश
• स्टेज और स्टूडियो लाइट
• सर्जिकल लाइट

भाग संख्या 1 का आदेश देना

सीआरआई	सी.सी.टी	चमकदार प्रवाह		वार्णिकता बिन किट2	भाग संख्या का आदेश देना
		न्यूनतम फ्लक्स बिन1	न्यूनतम प्रवाह यदि =1500 एमए, टीजे=85 डिग्री
> 95	2700K	D7	355 एलएम	271	एसएफटी-40-W27H-F50-D7271
				272	एसएफटी-40-W27H-F50-D7272
		D8	375 एलएम	271	एसएफटी-40-W27H-F50-D8271
				272	एसएफटी-40-W27H-F50-D8272
	3000K	D8	375 एलएम	301	एसएफटी-40-W30H-F50-D8301
				302	एसएफटी-40-W30H-F50-D8302
		D9	395 एलएम	301	एसएफटी-40-W30H-F50-D9301
				302	एसएफटी-40-W30H-F50-D9302

बिनिंग संरचना

चमकदार फ्लक्स बिनिंग1,2

फ्लक्स बिन कोड	बिनिंग @ 1500 एमए			सहसंबद्ध न्यूनतम फ्लक्स (एलएम) @ टीजे=85 डिग्री 2
	टीजे= 85 डिग्री 1		टीजे= 25 डिग्री	सहसंबद्ध न्यूनतम फ्लक्स (एलएम) @ टीजे=85 डिग्री 2
	न्यूनतम फ्लक्स (एलएम)	अधिकतम फ्लक्स (एलएम)	न्यूनतम फ्लक्स (एलएम)	700 एमए	2000 एमए	3000 एमए	4000 एमए
D7	355	375	398	178	451	625	774
D8	375	395	420	188	476	660	818
D9	395	415	442	198	502	695	861
F1	415	440	465	208	527	730	905

फॉरवर्ड वोल्टेज बिनिंग3

वोल्टेज बिन कोड3	बिनिंग @ 1500 एमए, टीजे= 85 डिग्री
वोल्टेज बिन कोड3	न्यूनतम वोल्टेज (वी)	अधिकतम वोल्टेज (वी)
वी.एच	2.5	2.7
वीजे	2.7	2.9
वीके	2.9	3.1

बिनिंग संरचना

क्रोमैटिकिटी बिनिंग निर्देशांक

सी.सी.टी	बिन कोड	सीआईईएक्स	CIEy	बिन कोड	सीआईईएक्स	CIEy	बिन कोड	सीआईईएक्स	CIEy	बिन कोड	सीआईईएक्स	CIEy
2700K	JA1	0.4373	0.3893	JA2	0.4418	0.3981	JA3	0.4475	0.3994	JA4	0.4428	0.3906
		0.4418	0.3981		0.4465	0.4071		0.4523	0.4085		0.4475	0.3994
		0.4475	0.3994		0.4523	0.4085		0.4582	0.4099		0.4532	0.4008
		0.4428	0.3906		0.4475	0.3994		0.4532	0.4008		0.4483	0.3919
	जेबी1	0.4465	0.4071	जेबी2	0.4513	0.4164	जेबी3	0.4573	0.4178	जेबी4	0.4523	0.4085
		0.4513	0.4164		0.4562	0.4260		0.4624	0.4274		0.4573	0.4178
		0.4573	0.4178		0.4624	0.4274		0.4687	0.4289		0.4634	0.4193
		0.4523	0.4085		0.4573	0.4178		0.4634	0.4193		0.4582	0.4099
	जेसी1	0.4582	0.4099	JC2	0.4634	0.4193	जेसी3	0.4695	0.4207	जेसी4	0.4641	0.4112
		0.4634	0.4193		0.4687	0.4289		0.4750	0.4304		0.4695	0.4207
		0.4695	0.4207		0.4750	0.4304		0.4813	0.4319		0.4756	0.4221
		0.4641	0.4112		0.4695	0.4207		0.4756	0.4221		0.4700	0.4126
	जेडी1	0.4483	0.3919	JD2	0.4532	0.4008	JD3	0.4589	0.4021	JD4	0.4538	0.3931
		0.4532	0.4008		0.4582	0.4099		0.4641	0.4112		0.4589	0.4021
		0.4589	0.4021		0.4641	0.4112		0.4700	0.4126		0.4646	0.4034
		0.4538	0.3931		0.4589	0.4021		0.4646	0.4034		0.4593	0.3944
3000K	HA1	0.4147	0.3814	HA2	0.4183	0.3898	HA3	0.4242	0.3919	HA4	0.4203	0.3833
		0.4183	0.3898		0.4221	0.3984		0.4281	0,4006		0.4242	0.3919
		0.4242	0.3919		0.4281	0.3919		0.4342	0.4028		0.4300	0.3939
		0.4203	03833		0.4242	0.4073		0.4300	0.3939		0.4259	0.3853
	एचबी1	0.4221	0.3984	एचबी2	0.4259	0,4006	एचबी3	0.4322	0.4096	एचबी4	0.4281	0.4006
		0.4259	0.4073		0.4299	0.4165		0.4364	0.4188		0.4322	0.4096
		0.4322	0.4096		0.4364	0.4188		0.4430	0.4212		0.4385	0.4119
		0.4281	0.4028		0.4322	0.4096		0.4385	0.4119		0.4342	0.4028
	इस hc1	0.4342	0.4119	एचसी2	0.4385	0.4119	HC3	0.4449	0.4141	HC4	0.4403	0.4049
		0.4385	0.4141		0.4430	0.4212		0,4496	0.4236		0.4449	0.4141
		0.4449	0.4049		0.4496	0.4236		0.4562	0.4260		0.4513	0.4164
		0,4403	0.3853		0.4449	0.4141		0.4513	0.4164		0.4465	0.4071
	एचडी1	0.4259	0.3939	एचडी2	0.4300	0.3939	एचडी3	0.4359	0.3960	एचडी4	0.4316	0.3873
		0.4300	0.3960		0.4342	0.4028		0.4403	0.4049		0.4359	0.3960
		0.4359	0.3873		0,4403	0.4049		0.4465	0.4071		0.4418	0.3981
		0.4316	0.4006		0.4359	0.3960		04418	0.3981		0.4373	0.3893

अधिकतम निरपेक्ष दर - निर्धारण

		प्रतीक	मान	इकाई
डीसी फॉरवर्ड करंट	न्यूनतम	यदि मि	0.1	A
डीसी फॉरवर्ड करंट	अधिकतम	यदि अधिकतम	4	A
सर्ज करंट (t<10 ms, Duty Cycle < 10%)		I एस अधिकतम	10	A
रिवर्स वोल्टेज (@ यदि=10 mA)		V r	5	V
शक्ति का अपव्यय		पी.डी.	13	W
परिचालन तापमान		T ओपिआर	-40 से 100	डिग्री
भंडारण तापमान		T एसटीजी	-40 से 100	डिग्री
जंक्शन तापमान		टीजे मैक्स	150	डिग्री
ईएसडी वोल्टेज का सामना करता है एचबीएम प्रति एएनएसआई/ईएसडीए/जेईडीईसी जेएस-001		वीएचबीएम	8	के.वी
ईएसडी वोल्टेज का सामना करता है सीडीएम प्रति एएनएसआई/ईएसडीए/जेईडीईसी जेएस-002		वीसीडीएम	1	के.वी

उत्पाद विशेषताएँ

पैरामीटर		प्रतीक	कीमत	इकाई
रंग प्रतिपादन सूचकांक1 (टीजे=85 डिग्री)		सीआरआई	>95
रंग प्रतिपादन, आर9 (टीजे=85 डिग्री)		R9 मिन	>50
देखने का कोण (एफडब्ल्यूएचएम)		2θ1/2	120 डिग्री
फ़ॉर्वर्ड वोल्टेज (यदि =1500 mA, Tj=85 डिग्री)	न्यूनतम	वीएफ मिनट	2.5	V
	ठेठ	वीएफ टाइप	2.8
	अधिकतम	वीएफ अधिकतम	3.1
वोल्टेज का तापमान गुणांक		∂Vf/∂T	-1.2	एमवी/डिग्री
थर्मल प्रतिरोध (इलेक्ट्रिकल) जंक्शन/सोल्डर प्वाइंट		आरटीएचजेएस-ईएल	0.7	डिग्री/डब्ल्यू
